公司是从事玻璃钢脱硫塔,玻璃钢净化塔,玻璃钢储罐,玻璃钢制品的制造、销售、安装及服务于一体的现代化企业。
产品展示 当前位置:首页>产品展示>玻璃钢管道系列
电力电缆保护管
电力电缆保护管 添加时间:2015-07-01

联系人:桂经理
手机:13833807111
电话:0318-8231988
传真: 0318-8231988
邮箱:13833807111@163.com
网址: www.tianyuanfrp.com

产品详情
  玻璃钢电缆保护管是以树脂为基体,以连续玻璃纤维及其织物为增强材料,通过计算机控制缠绕工艺或拉挤工艺成型的一种管道。
  (1)主要特点
  ◎强度高,用于行车道下直埋,无需加混疑土保护层,能加快工程施工进度。
  ◎韧性好,能抵抗外界重压和基础沉降所引起的破坏。
  ◎电绝缘、阻燃、耐热性能好,可在130度高温长期使用而不变形。
  ◎耐腐蚀,使用寿命长,可以耐酸、碱、盐及有机溶剂等各种腐蚀性介质的侵蚀,其使用寿命可达50年。
  ◎内壁光滑,不刮伤电缆。橡胶密封圈承插接头,方便安装连接,并适应热胀冷缩。
  ◎比重小,重量轻,一人即可抬动,两人便可实施安装,能大大缩短施工周期,降低安装费用,同时避免道路开挖暴露时间长,影响城市交通秩序等问题。
  ◎ 无电腐蚀,非磁性。不象钢管等磁性材料,产生电涡流后,促使电缆发热损坏。
  ◎适用范围广:玻璃钢电缆保护管适用电缆埋地敷设时作保护管用,也使用于电缆过桥、过河等高要求场合。采用配套的专业管枕组合,可组成多层多列的多导管排管方式。
  (2)连接方式
  玻璃钢电缆管主要采用"O"型密封圈承插连接方式,特殊位置也可采用法兰或粘接等连接方式。
  (3)应用领域
  玻璃钢电缆保护管适用于电力、通讯电缆在各种环境敷设的保护导管。尤其是在电缆通过交通要道口及电缆过河、过桥等特殊环境下使用,更能充分体现其施工简便,强度高等优越性能,广泛应用于电力、通讯、交通、民航机场等基础设施建设领域。
  安装与施工:
  1、管道搬运
  FRP复合玻璃钢电缆保护管的装卸必须采用人工扛抬的方法,切忌随意从车上抛扔,以免损坏承插口。
  2、电缆沟的开挖
  电缆沟的开挖宽度及深度应根据需埋设保护管层数和列数来决定。其管顶(H1)离地面不得小于500mm。一般宽度标准的沟形如右图所示。
  3、沟底的基础处理
  地下导管一般要承受其覆盖土的荷重及外界附加的荷重(交通车辆及其所载货物的重量)。因此对沟的基础处理应予以高度重视,不良的基础将会引起导管的Z字形移位及局部应力集中,使电缆的安全遭受威胁。
  ● 对一般土壤的地段
  只要在沟底敷设50-100mm的黄沙或混凝土垫层并加以压实整平即可。
  ● 对部分土壤层较差的地段
  为预防导致管枕的不均匀沉陷,应在这些地段管枕下垫上混凝土垫板,在沟底同样需要敷设50-100mm的黄沙或混凝土垫层并加以压实整平。
  4、管枕(固定支架)的配置

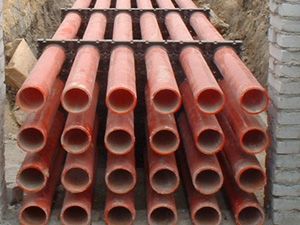

  地下埋设的电缆导管通常是采用数层和数列配置的方式。为了使多列管有固定的排列和支持,本产品设计了多种防滑管枕用于电缆导管的敷设。
  5、保护管的连接和敷设
  电缆保护管的连接操作方法比较简单,只要将管子的插入端插入管子的承受端即可。
  具体操作步骤如下:
  ▲ 用干净抹布擦净管子的插入端外表面和接受端内表面及橡胶密封圈。
  ▲ 正确安装好橡胶密封圈。
  ▲ 为了易于插入可以使用润滑剂,其方法即将润滑剂均匀地涂敷在擦净的橡胶密封圈里面及插入端四周表面。润滑剂应使用中性洗净剂的溶液或起泡沫的肥皂,切忌使用油和润滑脂,以免橡胶圈老化。
  6、砂的回填
  在导管的周围必须填以黄沙或混凝土,并将回填土由下至上逐层回填密实,以防填吵不良引起路面下沉和导管移位。
